五分钟内搭建 Linux 0.11 的实验环境

Wu Zhangjin 创作于 2015/03/18

by Falcon of TinyLab.org 2015/3/17

故事

大概在 2008 年 5 月份开始阅读赵博的《Linux内核完全注释》,并在当时 兰大开源社区 的博客系统上连载阅读笔记。

每阅读完一部分就会写一份笔记,当时社区的反响还是蛮大了,因此结识了很多技术方面的好友。

但是大概在 2009 年初,自己出去实习了。因为实习工作任务繁重,所以这部分阅读工作未能继续。另外,那个博客网站因为升级故障,导致数据被破坏,到如今都无法访问。

还好当时有做数据备份,2013 年左右在自己机器上重新把网站恢复出来,博客系统的数据总算找回来。并且已经陆续把部分重要文章整理到了如今的 泰晓科技 平台上,希望更多的同学受益。

计划逐步把当时的阅读笔记整理出来并抽空阅读剩下的部分。

这里先分享如何快速搭建一个 Linux 0.11 的实验环境,这是阅读这本书非常重要的准备工作,因为作为实践性很强的操作系统课程,实验环境是必要条件,否则无法深入理解。

更多细节

好了,如果想快速上手,可以直接跳到 下一节

往事回首

赵老师书里头介绍的是在 Redhat 环境下用 Bochs 仿真系统来跑 Linux 0.11,通过实验发现诸多问题,不断摸索,阅读计划不断推迟,因为蛮多时间浪费在实验和调试环境的打造上了,分享一下这段历史吧:目前已经成功地把linux-0.11移植到gcc 4.3.2,当时还是做了一些工作的:

  • 可以在 32 位和 64 位的 Linux/x86 系统上编译
  • 支持最新的 Gcc 4.3.2,并同时支持 Gcc 3.4, 4.1, 4.2, 4.3,也就是说不管你机器上安装的是这里头的哪个版本,该代码都可以正常编译
  • 在最新的 Ubuntu 和 Debian 系统上测试通过
  • 在 bochs 2.3.7 和 qemu 0.9.1 上正常启动
  • 其中的 boot/bootsect.s 和 boot/setup.s 已经用 AT&T 语法重写,并把原来的版本剔除,因此无须再安装 bin86
  • Makefile 文件被调整和增加了一些内容,更方便用户调整编译选项和移植,并更方便地进行实验
  • 用 Shell 重写了 tools/build.c,更容易理解

最终达成的效果是,可以非常方便地在当时最新的 Ubuntu 系统上学习和调试 Linux 0.11,为后续进一步研究 Linux 0.11 提供了最基础的准备。

八年之后

废话不多说了,从 2008 年到现在,自己在 Linux 方面的学习有了一定的进步,回头再看看曾经奋斗的历程,稍微有点小小的感动。

因为当时的博客以及档案的下载地址都已经失效,所以很多网友还时长会发邮件过来咨询。一般是直接把机器上备份的一些档案邮寄给大家。

最近也稍有在 Google 上检索 Linux 0.11,非常有幸看到有蛮多的 github 仓库备份并改进了我当时上传的代码。非常精彩的例子有:

  • https://github.com/yuanxinyu/Linux-0.11
  • https://github.com/run/linux0.11

非常感谢大家的工作,上面都可以直接在当前的 Ubuntu 环境下工作,第一份甚至都已经支持 Mac OS X ;-)

不过也还有可稍微改进的地方:

  • 把实验需要的 rootfs 镜像直接通过压缩的方式上传到仓库

    这样就可以形成一个完整的实验环境,压缩的好处是可以加快网络下载的速度;另外,为了避免额外的解压工作,在 Makefile 里头,我这个脚本控当然是代劳了。

  • 合并更多未曾发布的内容

    • calltree 二进制文件直接打包进去,这样就可以直接用了(注:calltree-2.3 源代码也已经无法在最新的 Ubuntu 系统编译了!)
    • 添加了脚本 tools/tree2dotx,可以把 calltree 的输出转换为图片
    • 把 floppy 和 ramdisk 的包也打包进去,方便阅读相关代码,不过可惜的是,发现从 floppy 启动一直死循环,后面再解决吧,应该是代码问题
    • 其他微小调整

整个实验环境目前只有 30 M,压缩成 xz 只有 18 M,非常小。

五分钟教程

注:不再推荐如下方式使用 Linux 0.11 Lab,请参考 基于 Docker 快速构建 Linux 0.11 实验环境,基于 Docker,可以轻松在 Windows,Linux 和 Mac OSX 下使用 Linux 0.11 Lab。

预备

先准备个电脑,XP 已死,建议用 Ubuntu 或者 OS X,这里主要介绍 Ubuntu,OS X 看 README.md 吧。

apt-get install vim cscope exuberant-ctags gcc gdb binutils qemu lxterminal

下载

git clone https://gitee.com/tinylab/linux-0.11-lab.git

编译

cd linux-0.11-lab && make

从硬盘启动

make start-hd

调试

打开一个控制台,从硬盘启动并进入 debug 模式:

make debug-hd

查阅文档

README.md

查看帮助

make help
> Usage:
 make --generate a kernel floppy Image with a fs on hda1
 make start -- boot the kernel in qemu
 make start-fd -- boot the kernel with fs in floppy
 make start-hd -- boot the kernel with fs in hard disk
 make debug -- debug the kernel in qemu & gdb at port 1234
 make debug-fd -- debug the kernel with fs in floppy
 make debug-hd -- debug the kernel with fs in hard disk
 make disk  -- generate a kernel Image & copy it to floppy
 make cscope -- genereate the cscope index databases
 make tags -- generate the tag file
 make cg -- generate callgraph of the system architecture
 make clean -- clean the object files
 make distclean -- only keep the source code files

生成函数调用关系图

make cg
ls calltree/linux-0.11.jpg

生成的图片见最后。

后话

是不是够简单便捷?

遇到任何问题欢迎参与回复互动,或者关注我们的新浪微博/微信公众号互动:@泰晓科技。

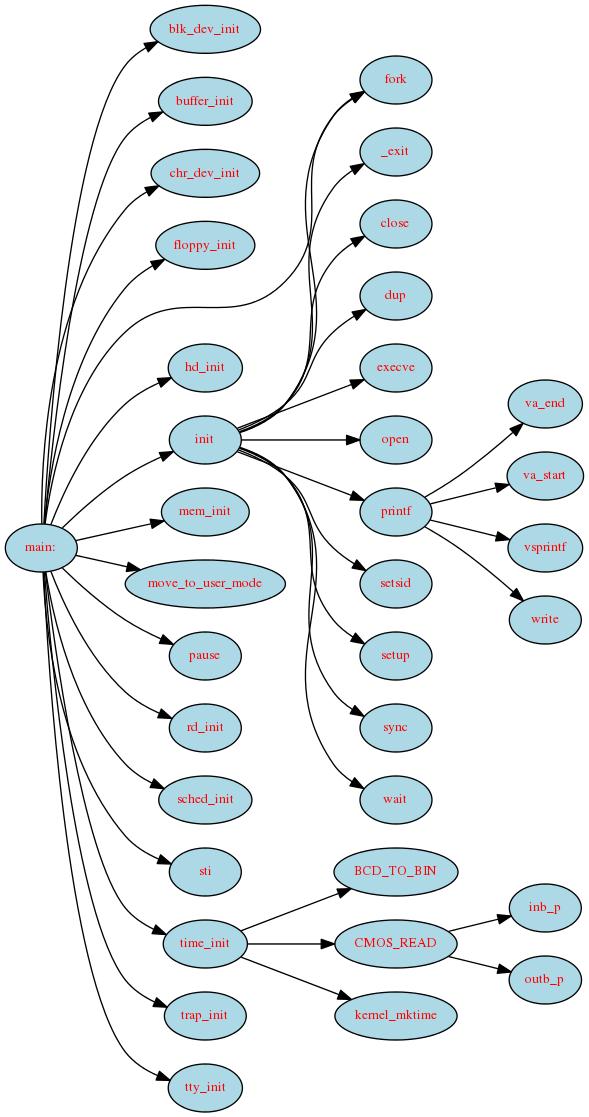

Linux 0.11 Calltree
